Hola a tod@s,
En este post vamos a ver, cómo replicar máquinas virtuales desde un entorno on-premise con Hyper-V a un entorno cloud con Microsoft Azure.
El diagrama de la infraestructura que vamos a utilizar será el siguiente:
- Para empezar, vemos que tenemos nuestro servidor de Hyper-V con la máquina virtual que vamos a replicar a Azure, esta máquina tiene dos discos, uno de sistema y otro de datos:
- En Azure vamos a crear un grupo de recursos llamado replicas-hv-rg, dónde vamos a ubicar todo lo necesario para realizar las réplicas de las máquinas virtuales de Hyper-V, en este link de este mismo blog, podemos ver como se crea un grupo de recursos:
- También nos debemos de crear una red virtual con su espacio de direcciones y con una subred, para cuando realicemos una conmutación por error de la réplica, podamos levantar la máquina virtual en Azure, en este link de este mismo blog, podemos ver como se crea una red virtual:
- Ahora nos creamos una cuenta de almacenamiento, para ello, nos vamos a Cuentas de almacenamiento > Crear:

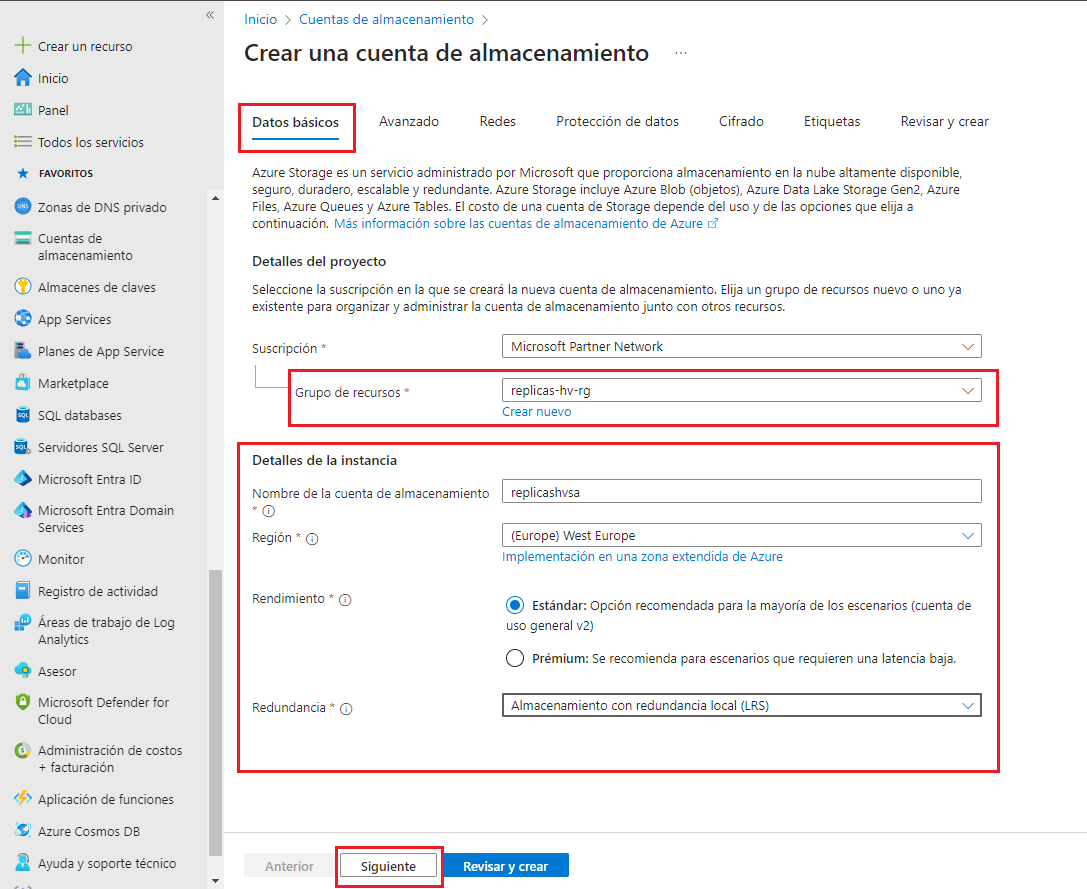

- Sobre Datos básicos, le indicamos la suscripción, el Grupo de recursos, el nombre de la cuenta, la Región, el Rendimiento que es nuestro caso será Estándar y la Redundancia que en nuestro caso será Almacenamiento con redundancia local (LRS):
- Sobre Avanzado, lo dejaremos todo por defecto:
- Sobre Redes, lo dejaremos todo por defecto:
- Sobre Protección de datos, debemos de deshabilitar, la eliminación temporal para blobs, la eliminación temporal para contenedores y la eliminación temporal para recursos compartidos de archivos, ya que si no, cuando configuremos el almacén de recovery services nos dará error:
- Sobre Cifrado, lo dejaremos todo por defecto:
- Sobre Etiquetas las podemos configurar ahora o a posteriori, en mi caso, no vamos a configurar ninguna en este momento, ya dedicaremos un post a las Etiquetas, que como veremos pueden ser muy útiles:
- Sobre Revisar y crear, nos muestra un resumen de las configuraciones y que la validación ha sido superada, clic sobre Crear:
- Podemos ver que la implementación se ha completado correctamente:
- Si nos vamos al grupo de recursos, podemos ver, que ya la tenemos creada, esta cuenta de almacenamiento será usada para almacenar los datos de las réplicas y los puntos de recuperación de las máquinas virtuales:
- Ahora vamos a crear un almacén de recovery services, que se va a encargar de gestionar los puntos de recuperación y las réplicas de las máquinas virtuales, para ello, accedemos a Almacénes de Recovery Services > Crear:
- Sobre Datos básicos, le indicamos la suscripción, el grupo de recursos, le asignamos un nombre y la región:
- Sobre Redundancia, le indicamos Redundancia local:
- Sobre Cifrado, lo dejaremos todo por defecto:
- Sobre Propiedades del almacén, lo dejamos tal cual está, no habilitamos la inmutabilidad:
- Sobre Redes, lo dejaremos todo por defecto:
- Sobre Etiquetas las podemos configurar ahora o a posteriori, en mi caso, no vamos a configurar ninguna en este momento, ya dedicaremos un post a las Etiquetas, que como veremos pueden ser muy útiles:
- Sobre Revisar y crear, nos muestra un resumen de las configuraciones y que la validación ha sido superada, clic sobre Crear:
- Podemos ver que la implementación se ha completado correctamente:
- Si nos vamos al grupo de recursos, podemos ver, que ya tenemos creado este almacén de recovery services:
- Ahora accedemos al almacén de recovery services y nos vamos a Infraestructura de Site Recovery:
- Como podemos ver, tenemos para configurar todo tipo de infraestructuras, para máquinas virtuales de Azure, máquinas físicas, máquinas de VMware (que lo vamos a ver en otro post), para System Center VMM, y la que nos interesa a nosotros en estos momentos que son Para sitios de Hyper-V:
- Lo primero que vamos a realizar será crearnos un Sitio de Hyper-V, donde le indicamos un nombre:
- Como vemos, ya tenemos creado el sitio:
- Lo siguiente será, agregar un host de Hyper-V, para ello nos vamos a Hosts de Hyper-V > Agregar servidor:
- Aquí se nos muestran todos los pasos para agregar el host de Hyper-V:
- Los dos primeros pasos, los cumplimos, procedemos por tanto a descargar el instalador del proveedor de Microsoft Azure Site Recovery (paso 3) y a descargar la clave de registro del almacén para registrar el host en un sitio de Hyper-V (paso 4):
- Una vez descargados, sobre nuestro servidor de Hyper-V vamos a proceder a instalar el proveedor de Microsoft Azure Site Recovery usando la clave de registro del almacén para registrar el servidor en el almacén (paso 5).
- Activamos las actualizaciones de Microsoft update:
- Damos a instalar:
- Comienza el proceso de instalación:
- Aquí vemos que ha finalizado correctamente, ahora procedemos a registrar el servidor en el almacén de recovery services de Azure, clic en Registrarse:
- Sobre Configuración del almacén, añadimos el Archivo de clave:
- Sobre Configuración de proxy, le indicamos que nos vamos a conectar directamente con Azure Site Recovery sin un servidor proxy:
- Comienza con el registro:
- Pasados unos minutos, ya tenemos nuestro servidor de Hyper-V registrado en nuestro almacén de recovery services de Azure, finalizamos:
- Para verificar que todo está correcto, nos vamos a nuestro almacén de recovery services en Azure, a la parte de Infraestructura de Site Recovery > Hosts de Hyper-V, y vemos que nos aparece como un servidor registrado y en estado Conectado:
- Ahora vamos a crear una directiva de replicación, para ello, nos vamos a Infraestructura de Site Recovery > Directivas de replicación > + Directiva de replicación:
- Le indicamos un Nombre, el tipo de origen que será Hyper-V, el tipo de destino que será Azure, la frecuencia de copia, retención de puntos de recuperación en horas, la frecuencia de instantáneas coherentes a nivel de aplicación y la hora de inicio de la replicación inicial:
- Aquí vemos la directiva de replicación creada:
- Una vez creada, la tenemos que asociar al sitio de Hyper-V:
- Como podemos ver, ya está asociada:
- Una vez definida la infraestructura de Site Recovery para Hyper-V, vamos a proceder a configurar las réplicas de nuestras máquinas virtuales de HyperV, para ello, accedemos a nuestro Almacén de recovery services > Elementos protegidos > Elementos replicados > Replicar > Máquinas de Hyper-V a Azure:
- Sobre Entorno de origen, seleccionamos el sitio de Hyper-V que nos creamos anteriormente:
- Sobre Entorno de destino, seleccionamos la suscripción, el grupo de recursos, el modelo de implementación, el tipo de almacenamiento y la red dónde se va a ubicar la máquina virtual en caso de que tengamos que levantarla en Azure al hacer la conmutación por error:
- Sobre el Tipo de almacenamiento debemos de hacer una aclaración, ya que vamos a usar un disco administrado (esta opción es nueva), esto no era posible usarlo antes, y teníamos que hacerlo con una cuenta de almacenamiento, de ahí que anteriormente nos creásemos esa cuenta, si usamos un discos administrados no hace falta crearnos la cuenta de almacenamiento:
- Sobre Selección de la máquina virtual, seleccionamos las máquinas que nos interesen:
- Sobre Configuración de replicación, seleccionamos el tipo de sistema operativo, el disco del sistema operativo, los discos a replicar, en este caso replicamos los dos discos que tiene la máquina virtual, le indicamos el tipo de disco administrado y la cuenta de almacenamiento en caché:
- En Directiva de replicación, seleccionamos la directiva que nos creamos anteriormente:
- En Revisar, nos muestra un resumen de todo lo configurado, damos a Habilitar replicación:
- Sobre el almacén de recovery services > Elementos protegidos > Elementos replicados, vemos que el proceso está en curso:
- Si clicamos sobre el proceso, en Información general, podemos ver el estado y una vista de la infraestructura de replicación:
- Si accedemos a nuestro servidor de Hyper-V, podemos ver que la réplica inicial está en proceso:
- Sobre el servidor de Hyper-V, y la máquina virtual a replicar > Replicación > Ver mantenimiento de la replicación, podemos ver, que la réplica se está realizando correctamente:
- Accedemos de nuevo a almacén de recovery services > Elementos protegidos > Elementos replicados, vemos que el Estado se encuentra esperando el primer punto de recuperación:
- Pasados unos minutos, podemos ver, que el Estado se encuentra en Protected, esto quiere decir que la réplica ya la tenemos hecha y que disponemos de puntos de recuperación, para levantar la máquina virtual en Azure:
- Si accedemos al elemento replicado, información general, Puntos de recuperación más recientes, vemos que ya nos muestra los últimos cinco puntos de recuperación:
- Sobre General > Propiedades, podemos ver, todas las propiedades del proceso de replicación configurado:
- Sobre General > Proceso y red, vemos las propiedades de la máquina virtual en Azure:
- Sobre General > Discos, vemos los discos que estamos replicando de la máquina virtual de Hyper-V:
- Si accedemos al grupo de recursos que nos configuramos anteriormente, podemos ver, los dos discos de réplica que se han creado:
- Con esto, ya tendríamos configuradas las réplicas desde un entorno on-premise con Hyper-V hacia un entorno cloud en Azure, en el próximo post veremos como realizar una conmutación por error de prueba, una conmutación por error planeada y una conmutación por error.
Saludos y espero que os sea de ayuda 😉
